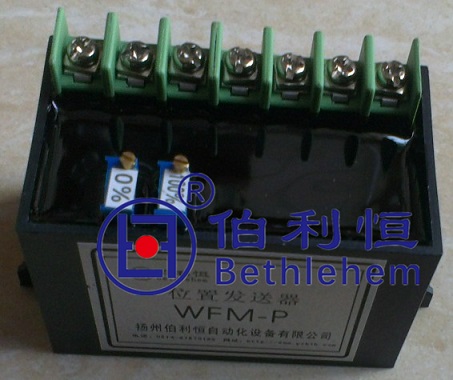

伯利恒WFM-P,WF-130M,WF-01位置发生器模块

普通调试方法

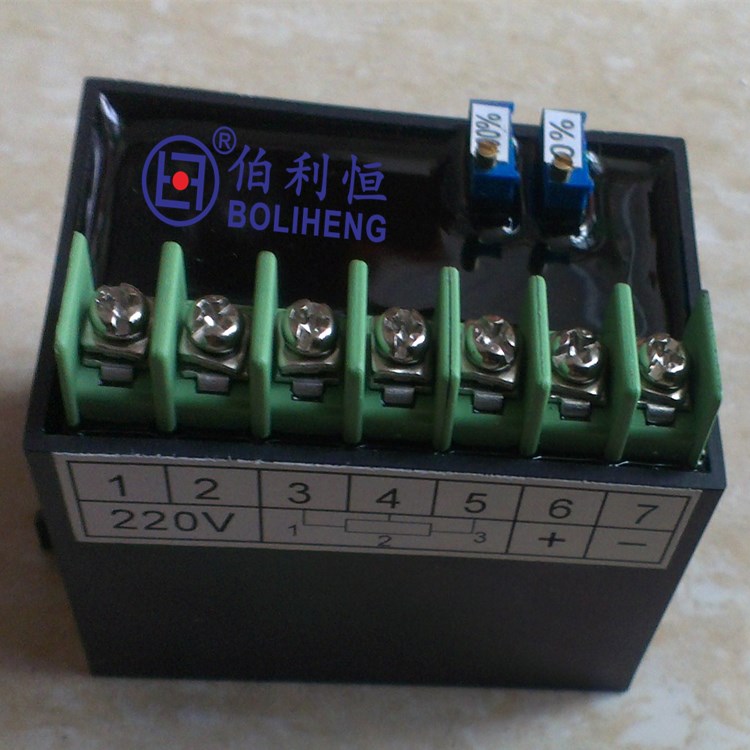

首先按右图正确连线，按下述步骤进行调节：

1．测量位置变送器④⑤端子两端电压值随开阀增大，关阀减小（否则将③⑤端子间接线对调），并确保此电压值在全关时小于0.5V

2．将执行器动作到关位，调节“低端”电位器，使输出信号为4mA。

3．将执行器动作到开位，调节“高”电位器，使输出信号为20mA。

4．将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3，如还不能达到要求，可进行下面步骤微调。

 伯利恒WFM-P,WF-130M,WF-01位置发生器模块

四、微调调试方法

1．测量位置变送器④⑤端子两端电压值随开阀增大，关阀减小（否则将③⑤端子间接线对调），并确保此电压值在全关时小于0.5V

2．将执行器动作到关位，调节“低端”电位器，使测试点的电压差小于2mV, 然后调节“校准”电位器使输出信号为4mA。

3．将执行器动作到开位，调节“高”电位器，使输出信号为20mA。

4．将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3。
